react-konva로 알아보는 Declarative Canvas

dohun31 2024. 1. 7. 01:14

들어가기 전

회사에서 차트를 다룰 때 제 모든 관심은 차트와 canvas에 쏠려 있었습니다.



다른 회사 서비스를 보다가 차트만 나오면 개발자 도구를 열어서 svg인지 canvas인지 염탐하고,

어떻게 하면 차트 성능을 높일 수 있을지 매일 시간만 나면 찾아봤습니다.



그러던 중 추석 연휴가 막 시작했을 때 react-konva 존재를 발견했습니다.



canvas는 항상 context로 그림을 그리고 따로 node가 없기 때문에 선언적으로 사용할 수 있을까라는 막연한 상상만 하고 있었는데 react-konva는 아래 코드처럼 선언적인 방식을 제안합니다.

return (
	<Stage width={window.innerWidth} height={window.innerHeight}>
	  <Layer>
	    <Circle x={200} y={100} radius={50} fill="green" />
	  </Layer>
	</Stage>
)

이게 어떻게 가능한 걸까요?



이 글에서 한번 알아보도록 하겠습니다.



추석 연휴에 이걸 발견한 게 정말 행운이었습니다. 연휴 동안 원 없이 공부할 수 있다는 생각에 매우 행복했습니다. 아 진짜라고요

이 글에서 다루는 것



react-konva가 선언적으로 canvas를 다루는 방법에 대해서 다룹니다.

다른 것들은 간단하게만 언급하거나 빠르게 넘어가도록 하겠습니다.

목차

  1. React Konva
    1. 힌트 찾기
      1. Host Config
      2. React Reconciler
    2. React Konva Host Config
      1. createInstance
      2. appendChild
    3. 정리
  2. Konva Draw 흐름
    1. 코드 따라가보기
      1. applyNodeProps, updatePircture
      2. Layer.batchDraw
      3. Node.draw
      4. Shape.drawScenc
      5. Shape.getSceneFunc
      6. Shape._scencFunc
    1.

1. React Konva

react-konva는 다양한 Konva Node들을 사용합니다.

return (
  <Stage width={window.innerWidth} height={window.innerHeight}>
    <Layer>
      <Circle x={200} y={100} radius={50} fill="green" />
    </Layer>
  </Stage>
)



하지만 코드를 살펴보면 의문점이 생깁니다.



Konva Node는 React.Component를 상속받지 않았습니다.

말 그대로 Konva Node는 jsx를 다루지 않고, 단지 canvas에 어떻게 그릴지에 대해서만 다룹니다.

export class Rect extends Shape<RectConfig> {
  _sceneFunc(context: Context) {
    var cornerRadius = this.cornerRadius(),
      width = this.width(),
      height = this.height();

    context.beginPath();

    if (!cornerRadius) {
      // simple rect - don't bother doing all that complicated maths stuff.
      context.rect(0, 0, width, height);
    } else {
      Util.drawRoundedRectPath(context, width, height, cornerRadius);
    }
    context.closePath();
    context.fillStrokeShape(this);
  }

  cornerRadius: GetSet<number | number[], this>;
}



헉. 너무 궁금합니다.



이런 node들이 어떻게 별다른 문제없이 사용될 수 있을까요?



(저는 이걸 자기 전에 봤는데 너무너무 궁금해서 자는 내내 코드를 뒤지는 꿈을 꿨습니다..)



자! 이제 차근차근 찾아보도록 하겠습니다.

1.1. 힌트 찾기

1.1.1 HostConfig



react-konva 코드를 보기 얼마 전에 React 파이버 아키텍쳐 아티클을 읽었습니다.

해당 아티클에서 Host 라는 단어가 굉장히 많이 등장합니다.

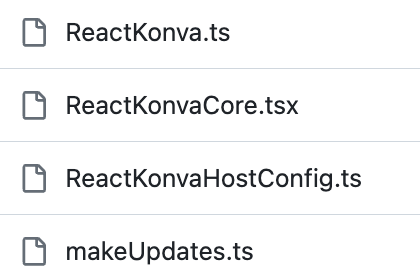

https://github.com/konvajs/react-konva/tree/master/src

우연인지 운명인지 react-konva에서도 HostConfig라는 단어를 발견했습니다.



react와 react-konva 그리고 host와 hostConfig.

무언가 관계가 있어 보입니다.



ReactKonvaHostConfig 코드를 보면 react-reconciler와의 관계를 찾을 수 있습니다.



와우! 큰 힌트를 얻었습니다.

react-reconciler를 살펴보면 실마리를 얻을 수 있을 것 같습니다.



1.1.2 React Reconciler

const Reconciler = require('react-reconciler');

const HostConfig = {
  // You'll need to implement some methods here.
  // See below for more information and examples.
};

const MyRenderer = Reconciler(HostConfig);

const RendererPublicAPI = {
  render(element, container, callback) {
    // Call MyRenderer.updateContainer() to schedule changes on the roots.
    // See ReactDOM, React Native, or React ART for practical examples.
  }
};

module.exports = RendererPublicAPI;

README에서 확인할 수 있듯이 HostConfig에는 여러 가지 인터페이스가 있습니다.

  • createInstance
  • createTextInstance
  • appendChild
  • removeChild
  • insertBefore
  • commitUpdate
  • …

이렇게 사용자가 정의한 HostConfig로 Custom Renderer를 만들 수 있습니다.



더 궁금하신 분은 아래 글들을 읽어보시길 바랍니다.

1.2. React Konva Host Config

역시 저희가 추측한 게 맞았습니다.

다시 돌아와서 코드를 살펴봅시다.



1.2.1 createInstance



제일 먼저 등장하는 createInstance를 살펴보도록 하겠습니다.

export function createInstance(type, props, internalInstanceHandle) {
  let NodeClass = Konva[type]; // (1)
  if (!NodeClass) {
    console.error(
      `Konva has no node with the type ${type}. Group will be used instead. If you use minimal version of react-konva, just import required nodes into Konva: "import "konva/lib/shapes/${type}"  If you want to render DOM elements as part of canvas tree take a look into this demo: <https://konvajs.github.io/docs/react/DOM_Portal.html`>
    );
    NodeClass = Konva.Group;
  }

  const propsWithoutEvents = {};
  const propsWithOnlyEvents = {};

	/** 중략 */

  const instance = new NodeClass(propsWithoutEvents); // (2)

  applyNodeProps(instance, propsWithOnlyEvents); // (3)

  return instance;
}
  1. Konva에 해당 type이 존재하는지 확인하고
  2. 해당하는 타입의 Konva 인스턴스를 만들고
  3. props를 적용합니다.
    1. applyNodeProps 함수엔 그리는 로직이 들어있습니다.
    2. 아래에서 다시 다루도록 하겠습니다.
정리하면 DOM Renderer는 createInstance에서 document.createElement를 호출하고,
ReactKonva Renderer는 createInstance에서 Konva 인스턴스를 생성하고 그려줍니다.



1.2.2. appendChild



하나 더 살펴보도록 하겠습니다.

export function appendChild(parentInstance, child) {
  if (child.parent === parentInstance) {
    child.moveToTop();
  } else {
    parentInstance.add(child); // (1)
  }

  updatePicture(parentInstance); // (2)
}
  1. 부모 Konva 인스턴스에 child를 add 하고
  2. 그려줍니다.
정리하면 DOM Renderer는 element.appendChild를 호출하고,
ReactKonva Renderer는 부모 Konva konvaInstance.add를 호출합니다.

1.3 정리

혹시 눈치채셨나요?



DOM element를 다루는 DOM Renderer와 달리

ReactKonva Renderer는 konva 인스턴스를 다루고 있습니다.





아하! 비밀이 밝혀졌습니다.

react-konva의 renderer는 konva instance를 다루는 것이었습니다.



그렇다면 선언적으로 canvas를 다루는 다른 라이브러리리들도 HostConfig를 커스텀하고 있을까요?



react-three-fiber(이하 r3f) 라이브러리를 살펴보면 쉽게 확인할 수 있습니다.

r3f도 HostConfig를 커스텀해 renderer를 만들어 사용합니다.



더 궁금하신 분들은 react-konva, r3f의 renderer 관련 코드를 읽어보시길 추천드립니다.

2. Konva Draw 흐름

여기까지 왔다면 앞에서 konva가 어떻게 Shape들을 그리는지 안 볼 수 없는데요,

궁금하지 않으신가요? 거절은 거절합니다.

2.2. 코드 따라가보기

자! Draw 로직을 찾아 여행을 떠나봅시다.

⚠️ 이 섹션은 흐름을 파악하기 위한 섹션으로, Draw 관련 로직만 확인하고 그 이외의 로직은 생략합니다.



2.2.1. applyNodeProps, updatePircture (🔗)



먼저 createInstance 인터페이스에서 확인했던 applyNodeProps 함수를 확인해 보면

export function applyNodeProps(instance, props, oldProps = EMPTY_PROPS) {
  // ...
  upatePicture(instance);
	// ...
}

export function updatePicture(node) {
  if (!Konva.autoDrawEnabled) {
    var drawingNode = node.getLayer() || node.getStage();
    drawingNode && drawingNode.batchDraw();
  }
}

instance에 prosp를 적용한 이후 updatePicture를 호출합니다.

그리고 updatePicture는 drawNode의 batchDraw를 호출합니다.



2.2.2. Layer.batchDraw (🔗)



Layer.batchDraw에서 draw를 호출합니다.

batchDraw() {
  if (!this._waitingForDraw) {
    this._waitingForDraw = true;
    Util.requestAnimFrame(() => {
      this.draw();
      this._waitingForDraw = false;
    });
  }
  return this;
}



2.2.3. Node.draw (🔗)



draw에서 drawScene 함수를 호출합니다.

draw() {
  this.drawScene();
  this.drawHit();
  return this;
}



2.2.4. Shape.drawScenc (🔗)



Shape에 구현된 drawScene을 확인해 보면

getScencFunc를 호출해 drawFunc를 가져와 Shape를 그리고 있습니다.

drawScene(can?: SceneCanvas, top?: Node) {
	// ...
  var drawFunc = this.getSceneFunc();
  // ...
}



2.2.5. Shape.getSceneFunc (🔗)



Shape에서 어떤 함수를 drawFunc로 전달하는지 확인해 봤더니 어딘가 익숙한 함수가 보입니다.

getSceneFunc() {
  return this.attrs.sceneFunc || this['_sceneFunc'];
}



"_scencFunc"



어딘가 익숙하지 않나요?



2.2.6 Shape.getSceneFunc



위에서 잠시 등장했던 Rect 코드에서 _scencFunc를 확인할 수 있습니다.



Rect는 Shape를 상속받아서 rect를 그리는 로직을 _sceneFunc에 작성합니다.

다른 shape들도 마찬가지로 Shape를 상속받아 _sceneFunc 함수 안에 각자 draw 로직을 작성합니다. (Circle, Arc ..)

export class Circle extends Shape<CircleConfig> {
  _sceneFunc(context: Context) {
    context.beginPath();
    context.arc(0, 0, this.attrs.radius || 0, 0, Math.PI * 2, false);
    context.closePath();
    context.fillStrokeShape(this);
  }
    // ...
}



export class Arc extends Shape<ArcConfig> {
  _sceneFunc(context: Context) {
    var angle = Konva.getAngle(this.angle()),
      clockwise = this.clockwise();

    context.beginPath();
    context.arc(0, 0, this.outerRadius(), 0, angle, clockwise);
    context.arc(0, 0, this.innerRadius(), angle, 0, !clockwise);
    context.closePath();
    context.fillStrokeShape(this);
  }
  // ...
}



그리고 앞에서 확인했던 순서대로 _scencFunc를 찾아 그림을 그립니다.



끝내며

이렇게 react-konva가 어떻게 선언적으로 canvas를 다루는지, Konva가 어떻게 Shape들을 그리는지

차근차근 코드를 따라가면서 확인해 봤습니다.



정말 신기하지 않나요? 궁금해서 미치던걸 찾아내면 정말 행복합니다.



이렇게 신기하고 재밌는 내용을 공유하고 싶어서 글로 작성해 봤는데 잘 전달됐으면 좋겠습니다.

궁금한 점이나 고칠 내용이 있다면 알려주세요!
